Insulasi Kriogenik LNG: Fungsi, Cara Kerja, dan Perannya pada Tangki Penyimpanan

Julia Taubitz (@justmejuliee) | Unsplash

Di sinilah insulasi kriogenik LNG mengambil peran krusial sebagai garda terdepan pelindung fasilitas LNG. Insinyur merancang sistem isolasi berteknologi tinggi ini secara spesifik untuk memotong laju panas masuk agar tidak menembus dinding tangki. Dengan begitu, LNG tetap aman dalam wujud cair, dan sistem dapat mengendalikan risiko penguapan berlebih (boil-off gas). Tanpa perisai termal yang mumpuni, kebocoran suhu hangat akan dengan cepat menaikkan temperatur LNG dan langsung mengancam efisiensi operasional penyimpanan.

Mengingat betapa fatalnya risiko tanpa perlindungan yang tepat, pengaplikasian insulasi kriogenik LNG membutuhkan perhitungan yang sangat presisi. Melalui artikel ini, kita akan mengupas tuntas teknologi di balik insulasi kriogenik LNG pada tangki penyimpanan. Pembahasan ini mencakup fungsi utama dan mekanisme kerja insulasi dalam menahan panas. Selain itu, diulas pula deretan material andalan serta faktor penentu kinerjanya.

Apa Itu Insulasi Kriogenik LNG?

Insulasi kriogenik LNG adalah sistem isolasi termal yang menjaga fluida bertemperatur sangat rendah agar tetap stabil. Berbeda dengan insulasi biasa, teknologi ini harus mampu bekerja pada lingkungan ekstrem dengan perbedaan temperatur yang sangat tinggi antara bagian dalam dan luar tangki.

Pada fasilitas LNG, teknisi memasang lapisan insulasi kriogenik LNG pada tangki penyimpanan, pipa transfer, maupun peralatan pendukung lainnya. Material tersebut memiliki kemampuan rendah dalam menghantarkan panas sehingga dapat memperlambat perpindahan energi dari lingkungan menuju LNG.

Beberapa fungsi utama insulasi kriogenik LNG meliputi:

• Menjaga Temperatur LNG: Membantu mempertahankan suhu rendah agar LNG tetap berada dalam bentuk cair selama penyimpanan.

• Mengurangi Perpindahan Panas: Membatasi energi panas dari lingkungan luar yang masuk ke dalam tangki.

• Mengendalikan Penguapan LNG: Mengurangi pembentukan boil-off gas akibat peningkatan temperatur.

• Meningkatkan Efisiensi Operasional: Membantu menjaga kualitas penyimpanan sekaligus mengurangi kehilangan produk.

Dengan sistem insulasi yang tepat, tangki LNG dapat beroperasi secara lebih aman dan mendukung kebutuhan distribusi energi secara berkelanjutan.

Baca juga: Proses Pengolahan LNG dari Gas Alam hingga Siap Digunakan

Kenapa LNG Harus Didinginkan?

Industri perlu mendinginkan LNG hingga temperatur sekitar -162°C agar gas alam berubah menjadi bentuk cair. Proses pendinginan ini membuat volumenya jauh lebih kecil dibandingkan saat berada dalam bentuk gas, sehingga penyimpanan dan pengiriman menjadi lebih mudah.

Beberapa alasan LNG harus dipertahankan dalam kondisi temperatur rendah yaitu:

• Mengurangi Volume Gas: Pendinginan membuat molekul gas menjadi lebih rapat sehingga volume LNG jauh lebih kecil dan efisien untuk penyimpanan.

• Mempermudah Transportasi: Bentuk cair memungkinkan LNG dikirim menggunakan kapal, tangki, maupun sistem distribusi khusus dengan kapasitas lebih besar.

• Menjaga Stabilitas Penyimpanan: Temperatur rendah membantu mempertahankan LNG tetap dalam fase cair sebelum digunakan.

• Mengontrol Penguapan: Kondisi dingin yang stabil membantu mengurangi jumlah LNG yang berubah menjadi gas selama penyimpanan.

Namun, temperatur ekstrem tersebut juga membuat LNG membutuhkan perlindungan khusus. Perbedaan suhu antara LNG dan lingkungan dapat memicu masuknya panas ke tangki. Oleh karena itu, insulasi kriogenik LNG dibutuhkan untuk menjaga penyimpanan tetap optimal.

Bagaimana Cara Kerja Insulasi Kriogenik pada Tangki LNG?

Insulasi kriogenik LNG bekerja dengan menciptakan penghalang termal yang mengurangi perpindahan panas dari lingkungan luar menuju LNG di dalam tangki. Prinsip utamanya adalah memperlambat masuknya energi panas melalui mekanisme konduksi, konveksi, maupun radiasi.

Mekanisme kerja sistem insulasi kriogenik meliputi:

• Menghambat Konduksi Panas: Material insulasi dengan nilai konduktivitas rendah memperlambat perpindahan panas melalui dinding tangki.

• Mengurangi Perpindahan Panas Konveksi: Sistem tertentu menggunakan ruang hampa (vacuum) untuk membatasi perpindahan panas melalui udara atau gas.

• Mengurangi Radiasi Termal: Lapisan reflektif pada beberapa jenis insulasi membantu mengurangi energi panas yang berasal dari lingkungan sekitar.

• Menjaga Stabilitas Temperatur: Kombinasi berbagai metode tersebut membantu mempertahankan LNG tetap pada temperatur penyimpanan yang sesuai.

Efektivitas insulasi sangat bergantung pada kualitas material, desain tangki, serta kondisi pemasangan. Insulasi kriogenik LNG yang baik dapat membantu mengurangi kehilangan LNG dan menjaga keandalan fasilitas penyimpanan.

Baca juga: Kerugian Menggunakan LNG dalam Operasional dan Distribusi Industri

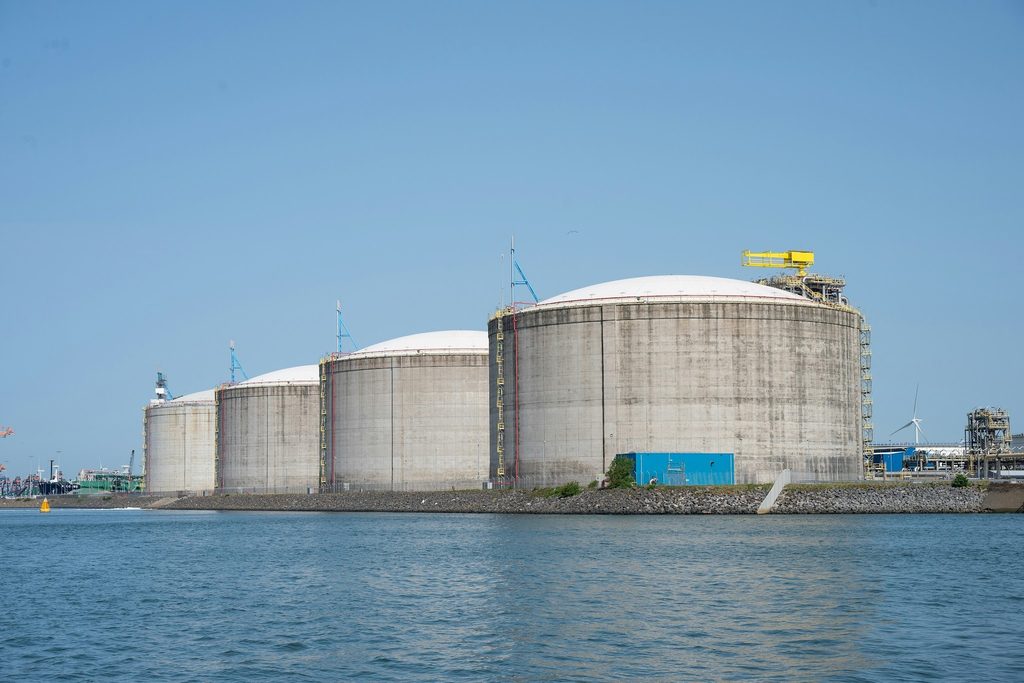

Komponen Tangki Penyimpanan LNG Kriogenik

Tangki penyimpanan LNG memiliki desain khusus yang terdiri dari beberapa lapisan perlindungan untuk menjaga keamanan dan kestabilan temperatur. Setiap bagian dirancang agar mampu menghadapi kondisi kriogenik serta tekanan operasional selama penyimpanan.

Beberapa komponen utama tangki LNG kriogenik meliputi:

• Inner Tank: Bagian utama yang bersentuhan langsung dengan LNG. Komponen ini dibuat menggunakan material yang mampu bertahan pada temperatur sangat rendah.

• Lapisan Insulasi Kriogenik: Lapisan pelindung yang mengurangi perpindahan panas dari lingkungan luar menuju LNG.

• Outer Tank: Struktur bagian luar yang memberikan perlindungan tambahan terhadap faktor lingkungan dan menjaga keamanan konstruksi.

• Vapor Barrier: Lapisan penghalang yang membantu mencegah masuknya kelembapan ke dalam sistem insulasi.

• Sistem Monitoring: Perangkat pemantauan yang digunakan untuk mengawasi parameter seperti temperatur dan tekanan agar kondisi tangki tetap terkendali.

Kombinasi seluruh komponen tersebut membuat tangki LNG mampu menyimpan fluida kriogenik secara aman sekaligus menjaga efisiensi operasional dalam jangka panjang.

Jenis Material Insulasi Kriogenik untuk LNG

Julia Taubitz (@justmejuliee) | Unsplash

Pemilihan material menjadi faktor penting dalam sistem insulasi kriogenik. Material harus mampu bekerja pada suhu sangat rendah sekaligus menahan perpindahan panas secara efektif. Setiap material memiliki karakteristik berbeda yang disesuaikan dengan desain tangki, kebutuhan penyimpanan, dan kondisi operasional.

Beberapa jenis material yang umum digunakan pada sistem LNG meliputi:

• Perlite: Material berbentuk butiran ringan yang banyak digunakan sebagai lapisan isolasi pada tangki LNG. Perlite memiliki kemampuan mengurangi perpindahan panas dan cocok digunakan pada ruang antar lapisan tangki.

• Polyurethane Foam (PUF): Material berbasis busa dengan struktur sel tertutup yang memiliki kemampuan isolasi termal baik. Banyak fasilitas memakai PUF karena bobotnya ringan dan mampu mengurangi kehilangan panas.

• Multilayer Insulation (MLI): Sistem insulasi yang terdiri dari beberapa lapisan material reflektif tipis. Teknologi ini bekerja dengan mengurangi perpindahan panas akibat radiasi sehingga efektif untuk aplikasi kriogenik.

• Vacuum Insulation: Menggunakan ruang hampa sebagai penghalang perpindahan panas. Metode ini mampu mengurangi konduksi dan konveksi sehingga menjaga temperatur LNG tetap stabil.

• Foam Glass: Material dengan struktur sel tertutup yang memiliki ketahanan terhadap kelembapan dan temperatur rendah. Fasilitas dapat memakai material ini pada beberapa aplikasi penyimpanan maupun perpipaan LNG.

Pemilihan material insulasi perlu mempertimbangkan berbagai aspek seperti tingkat efisiensi termal, ketahanan terhadap kondisi ekstrem, umur pakai, serta kebutuhan pemeliharaan fasilitas.

Faktor yang Mempengaruhi Kinerja Insulasi Kriogenik

Efektivitas insulasi kriogenik LNG tidak hanya bergantung pada jenis material yang digunakan, tetapi juga dipengaruhi oleh desain, pemasangan, dan kondisi lingkungan sekitar. Faktor-faktor tersebut menentukan kemampuan sistem dalam menjaga temperatur penyimpanan tetap stabil.

Beberapa faktor yang memengaruhi kinerja insulasi kriogenik antara lain:

• Kualitas Material Insulasi: Material dengan kemampuan isolasi rendah dapat meningkatkan perpindahan panas dan menyebabkan temperatur LNG lebih sulit dipertahankan.

• Ketebalan Lapisan Insulasi: Ketebalan yang sesuai membantu mengurangi masuknya panas dari lingkungan luar. Desain yang kurang tepat dapat menurunkan efektivitas perlindungan termal.

• Kondisi Pemasangan: Celah, kerusakan sambungan, atau pemasangan yang tidak sesuai standar dapat menciptakan jalur masuknya panas ke dalam tangki.

• Kelembapan Lingkungan: Masuknya uap air ke dalam lapisan insulasi dapat menurunkan kemampuan isolasi dan meningkatkan risiko pembentukan es.

• Perubahan Temperatur Eksternal: Perbedaan suhu antara lingkungan sekitar dan LNG dapat memengaruhi jumlah panas yang masuk ke dalam sistem penyimpanan.

• Usia dan Kondisi Peralatan: Penggunaan dalam jangka panjang dapat menyebabkan penurunan performa material sehingga diperlukan inspeksi secara berkala.

Dengan memahami faktor tersebut, pengelola fasilitas dapat melakukan tindakan pencegahan untuk menjaga sistem insulasi tetap bekerja secara optimal.

Baca juga: LNG Bunkering Vessel dalam Sistem Distribusi Energi Maritim

Risiko Jika Insulasi Kriogenik Tidak Optimal

Insulasi kriogenik yang performanya menurun dapat memberikan dampak terhadap keamanan, efisiensi, dan keandalan sistem penyimpanan LNG. Gangguan pada lapisan isolasi memungkinkan panas masuk lebih besar sehingga kondisi LNG menjadi sulit dikendalikan.

Beberapa risiko yang dapat terjadi meliputi:

• Peningkatan Boil-Off Gas (BOG): Masuknya panas berlebih menyebabkan sebagian LNG lebih cepat menguap dan menghasilkan gas tambahan di dalam tangki.

• Penurunan Efisiensi Penyimpanan: Temperatur yang tidak stabil dapat mengurangi kemampuan tangki dalam mempertahankan LNG tetap dalam bentuk cair.

• Peningkatan Tekanan Tangki: Produksi gas akibat penguapan berlebih dapat meningkatkan tekanan internal sehingga membutuhkan sistem pengendalian tambahan.

• Kerusakan Lapisan Insulasi: Kelembapan atau perubahan temperatur ekstrem dapat menyebabkan penurunan kualitas material insulasi.

• Peningkatan Biaya Operasional: Kehilangan LNG akibat penguapan dan kebutuhan pengendalian tekanan dapat meningkatkan biaya pengelolaan fasilitas.

• Gangguan Keamanan Operasional: Sistem penyimpanan LNG membutuhkan kontrol temperatur yang stabil agar risiko terhadap peralatan dan lingkungan dapat diminimalkan.

Oleh karena itu, pemeriksaan kondisi insulasi secara berkala menjadi langkah penting untuk memastikan tangki LNG tetap beroperasi dengan aman dan efisien.

Perawatan dan Pemeriksaan Insulasi Kriogenik

Perawatan dan pemeriksaan insulasi kriogenik menjadi bagian penting dalam menjaga keandalan sistem penyimpanan LNG. Meskipun tahan temperatur ekstrem, performa insulasi tetap dapat menurun seiring waktu. Hal ini dipicu perubahan lingkungan serta kerusakan komponen pendukung.

Pemeriksaan secara berkala membantu mendeteksi gangguan lebih awal sehingga risiko kehilangan efisiensi penyimpanan dan gangguan operasional dapat diminimalkan.

Beberapa langkah perawatan dan pemeriksaan insulasi kriogenik meliputi:

• Pemeriksaan Kondisi Fisik: Inspeksi visual dilakukan untuk menemukan tanda kerusakan seperti retakan, perubahan bentuk, kelembapan, atau kerusakan pada lapisan pelindung luar.

• Monitoring Temperatur: Pemantauan suhu pada area tertentu membantu mengetahui apakah terdapat peningkatan perpindahan panas yang menunjukkan penurunan kinerja insulasi.

• Pengecekan Kelembapan: Masuknya air atau uap air ke dalam lapisan insulasi dapat mengurangi kemampuan isolasi dan menyebabkan pembentukan es pada area tertentu.

• Pengujian Performa Insulasi: Evaluasi berkala dilakukan untuk memastikan kemampuan termal material masih sesuai dengan standar operasional yang ditetapkan.

• Pemeriksaan Sistem Pendukung: Komponen seperti sambungan, lapisan pelindung, dan sistem vakum pada jenis insulasi tertentu perlu diperiksa agar tetap bekerja dengan baik.

• Perbaikan atau Penggantian Material: Apabila ditemukan kerusakan signifikan, tindakan perbaikan perlu dilakukan untuk mencegah gangguan yang lebih besar pada sistem penyimpanan LNG.

Dengan menerapkan perawatan yang terjadwal, insulasi kriogenik dapat mempertahankan kemampuannya dalam menjaga temperatur LNG dan mendukung keamanan operasional fasilitas.

Penutup

Insulasi kriogenik LNG memiliki peran penting dalam menjaga kondisi penyimpanan gas alam cair pada temperatur yang sangat rendah. Sistem ini membantu mengurangi perpindahan panas dari lingkungan sekitar, mengendalikan penguapan, serta menjaga efisiensi penyimpanan LNG.

Keberhasilan sistem insulasi tidak hanya ditentukan oleh pemilihan material yang tepat. Desain tangki, kualitas pemasangan, dan pemeliharaan rutin juga sangat berperan. Pemeriksaan berkala diperlukan untuk memastikan lapisan insulasi tetap bekerja secara optimal dan mampu menghadapi kondisi operasional yang ekstrem.

Dengan pengelolaan yang tepat, tangki penyimpanan LNG dapat beroperasi lebih aman, efisien, dan memiliki umur pakai yang lebih panjang. Ingin mengetahui lebih banyak tentang teknologi LNG, peralatan industri, dan solusi energi lainnya? Kunjungi Blog Solar Industri untuk mendapatkan berbagai informasi terbaru seputar kebutuhan operasional industri.
